背光光源

BL系列

型號選擇說明
光源打光方式
檢測示意圖

型號選擇

下載尺寸圖
下載3D檔
型號發光色波長功率輸入電壓輸出電流重量(g)
CHD-BL2320R紅光620-750nm1 W12V/24V100mA
CHD-BL2320G綠光490-570nm1.2W12V/24V100mA
CHD-BL2320B藍光450-475nm1.2W12V/24V100mA
CHD-BL2320W
白光450-750nm1.2W12V/24V100mA
CHD-BL2320IR850/940IR光850/940nm1.2W12V/24V100mA


下載尺寸圖
下載3D檔
型號發光色波長功率輸入電壓輸出電流重量(g)
CHD-BL2525R紅光620-750nm1 W12V/24V100mA
CHD-BL2525G綠光490-570nm1.2W12V/24V100mA
CHD-BL2525B藍光450-475nm1.2W12V/24V100mA
CHD-BL2525W
白光450-750nm1.2W12V/24V100mA
CHD-BL2525IR850/940IR光850/940nm1.2W12V/24V100mA


下載尺寸圖
下載3D檔
型號發光色波長功率輸入電壓輸出電流重量(g)
CHD-BL3130R紅光620-750nm2 W12V/24V200mA20
CHD-BL3130G綠光490-570nm2.3W12V/24V200mA20
CHD-BL3130B藍光450-475nm2.3W12V/24V200mA20
CHD-BL3130W
白光450-750nm2.3W12V/24V200mA20
CHD-BL3130IR850/940IR光850/940nm2.3W12V/24V200mA20


下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL4040R 紅光 620-750nm 1.8 W 12V/24V 150mA
CHD-BL4040G 綠光 490-570nm 1.8W 12V/24V 150mA
CHD-BL4040B 藍光 450-475nm 1.8W 12V/24V 150mA
CHD-BL4040W 白光 450-750nm 1.8W 12V/24V 150mA
CHD-BL4040IR850/940 IR光 850/940nm 1.8W 12V/24V 150mA
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL4845R 紅光 620-750nm 3 W 12V/24V 300mA
CHD-BL4845G 綠光 490-570nm 3.5W 12V/24V 300mA
CHD-BL4845B 藍光 450-475nm 3.5W 12V/24V 300mA
CHD-BL4845W 白光 450-750nm 3.5W 12V/24V 300mA
CHD-BL4845IR850/940 IR光 850/940nm 3.5W 12V/24V 300mA
下載尺寸圖
下載3D檔
型號發光色波長功率輸入電壓輸出電流重量(g)
CHD-BL5050R紅光620-750nm4 W12V/24V500mA38
CHD-BL5050G綠光490-570nm4.6W12V/24V500mA38
CHD-BL5050B藍光450-475nm4.6W12V/24V500mA38
CHD-BL5050W
白光450-750nm4.6W12V/24V500mA38
CHD-BL5050IR850/940IR光850/940nm4.6W12V/24V500mA38


下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL6030R 紅光 620-750nm 4 W 12V/24V 500mA 40
CHD-BL6030G 綠光 490-570nm 4.6W 12V/24V 500mA 40
CHD-BL6030B 藍光 450-475nm 4.6W 12V/24V 500mA 40
CHD-BL6030W 白光 450-750nm 4.6W 12V/24V 500mA 40
CHD-BL6030IR850/940 IR光 850/940nm 4.6W 12V/24V 500mA 40
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL6060R 紅光 620-750nm 4 W 12V/24V 500mA 46
CHD-BL6060G 綠光 490-570nm 4.6W 12V/24V 500mA 46
CHD-BL6060B 藍光 450-475nm 4.6W 12V/24V 500mA 46
CHD-BL6060W 白光 450-750nm 4.6W 12V/24V 500mA 46
CHD-BL6060IR850/940 IR光 850/940nm 4.6W 12V/24V 500mA 46
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL7566R 紅光 620-750nm 12.6 W 12V/24V 1 A
CHD-BL7566G 綠光 490-570nm 14.4 W 12V/24V 1 A
CHD-BL7566B 藍光 450-475nm 14.4 W 12V/24V 1 A
CHD-BL7566W 白光 450-750nm 14.4W 12V/24V 1 A
CHD-BL7566IR850/940 IR光 850/940nm 14.4 W 12V/24V 1 A
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL7575R 紅光 620-750nm 12.6 W 12V/24V 1 A 158
CHD-BL7575G 綠光 490-570nm 14.4 W 12V/24V 1 A 158
CHD-BL7575B 藍光 450-475nm 14.4 W 12V/24V 1 A 158
CHD-BL7575W 白光 450-750nm 14.4W 12V/24V 1 A 158
CHD-BL7575IR850/940 IR光 850/940nm 14.4 W 12V/24V 1 A 158
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL9060R 紅光 620-750nm 18.2 W 12V/24V 1 A
CHD-BL9060G 綠光 490-570nm 20.7 W 12V/24V 1 A
CHD-BL9060B 藍光 450-475nm 20.7 W 12V/24V 1 A
CHD-BL9060W 白光 450-750nm 20.7W 12V/24V 1 A
CHD-BL9060IR850/940 IR光 850/940nm 20.7 W 12V/24V 1 A
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL9090R 紅光 620-750nm 18.2 W 12V/24V 1 A 202
CHD-BL9090G 綠光 490-570nm 20.7 W 12V/24V 1 A 202
CHD-BL9090B 藍光 450-475nm 20.7 W 12V/24V 1 A 202
CHD-BL9090W 白光 450-750nm 20.7W 12V/24V 1 A 202
CHD-BL9090IR850/940 IR光 850/940nm 20.7 W 12V/24V 1 A 202
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL10050R 紅光 620-750nm 12.9 W 12V/24V 800mA
CHD-BL10050G 綠光 490-570nm 14.8 W 12V/24V 800mA
CHD-BL10050B 藍光 450-475nm 14.8 W 12V/24V 800mA
CHD-BL10050W 白光 450-750nm 14.8 W 12V/24V 800mA
CHD-BL10050IR850/940 IR光 850/940nm 14.8 W 12V/24V 800mA
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL10060R 紅光 620-750nm 7.5 W 12V/24V 800mA 82
CHD-BL10060G 綠光 490-570nm 8.6 W 12V/24V 800mA 82
CHD-BL10060B 藍光 450-475nm 8.6 W 12V/24V 800mA 82
CHD-BL10060W 白光 450-750nm 8.6 W 12V/24V 800mA 82
CHD-BL10060IR850/940 IR光 850/940nm 8.6 W 12V/24V 800mA 82
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL100100R 紅光 620-750nm 12.6 W 12V/24V 1 A 118
CHD-BL100100G 綠光 490-570nm 14.4 W 12V/24V 1 A 118
CHD-BL100100B 藍光 450-475nm 14.4 W 12V/24V 1 A 118
CHD-BL100100W 白光 450-750nm 14.4 W 12V/24V 1 A 118
CHD-BL100100IR850/940 IR光 850/940nm 14.4 W 12V/24V 1 A 118
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL10535R 紅光 620-750nm 8.2 W 12V/24V 800mA 78
CHD-BL10535G 綠光 490-570nm 9.4 W 12V/24V 800mA 78
CHD-BL10535B 藍光 450-475nm 9.4 W 12V/24V 800mA 78
CHD-BL10535W 白光 450-750nm 9.4 W 12V/24V 800mA 78
CHD-BL10535IR850/940 IR光 850/940nm 9.4 W 12V/24V 800mA 78
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL12060R 紅光 620-750nm 7.5 W 12V/24V 800mA
CHD-BL12060G 綠光 490-570nm 8.6 W 12V/24V 800mA
CHD-BL12060B 藍光 450-475nm 8.6 W 12V/24V 800mA
CHD-BL12060W 白光 450-750nm 8.6 W 12V/24V 800mA
CHD-BL12060IR850/940 IR光 850/940nm 8.6 W 12V/24V 800mA
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL12090R 紅光 620-750nm 7.5 W 12V/24V 800mA
CHD-BL12090G 綠光 490-570nm 8.6 W 12V/24V 800mA
CHD-BL12090B 藍光 450-475nm 8.6 W 12V/24V 800mA
CHD-BL12090W 白光 450-750nm 8.6 W 12V/24V 800mA
CHD-BL12090IR850/940 IR光 850/940nm 8.6 W 12V/24V 800mA
下載尺寸圖
下載3D檔
型號發光色波長功率輸入電壓輸出電流重量(g)
CHD-BL120120R紅光620-750nm40.8 W12V/24V3 A
CHD-BL120120G綠光490-570nm46.6 W12V/24V3 A
CHD-BL120120B藍光450-475nm46.6 W12V/24V3 A
CHD-BL120120W
白光450-750nm46.6 W12V/24V3 A
CHD-BL120120IR850/940IR光850/940nm46.6 W12V/24V3 A


下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)
CHD-BL15050R 紅光 620-750nm 13.5 W 12V/24V 1 A 165
CHD-BL15050G 綠光 490-570nm 15.3 W 12V/24V 1 A 165
CHD-BL15050B 藍光 450-475nm 15.3 W 12V/24V 1 A 165
CHD-BL15050W 白光 450-750nm 15.3 W 12V/24V 1 A 165
CHD-BL15050IR850/940 IR光 850/940nm 15.3 W 12V/24V 1 A 165
下載尺寸圖
下載3D檔
型號 發光色 波長 功率 輸入電壓 輸出電流 重量(g)

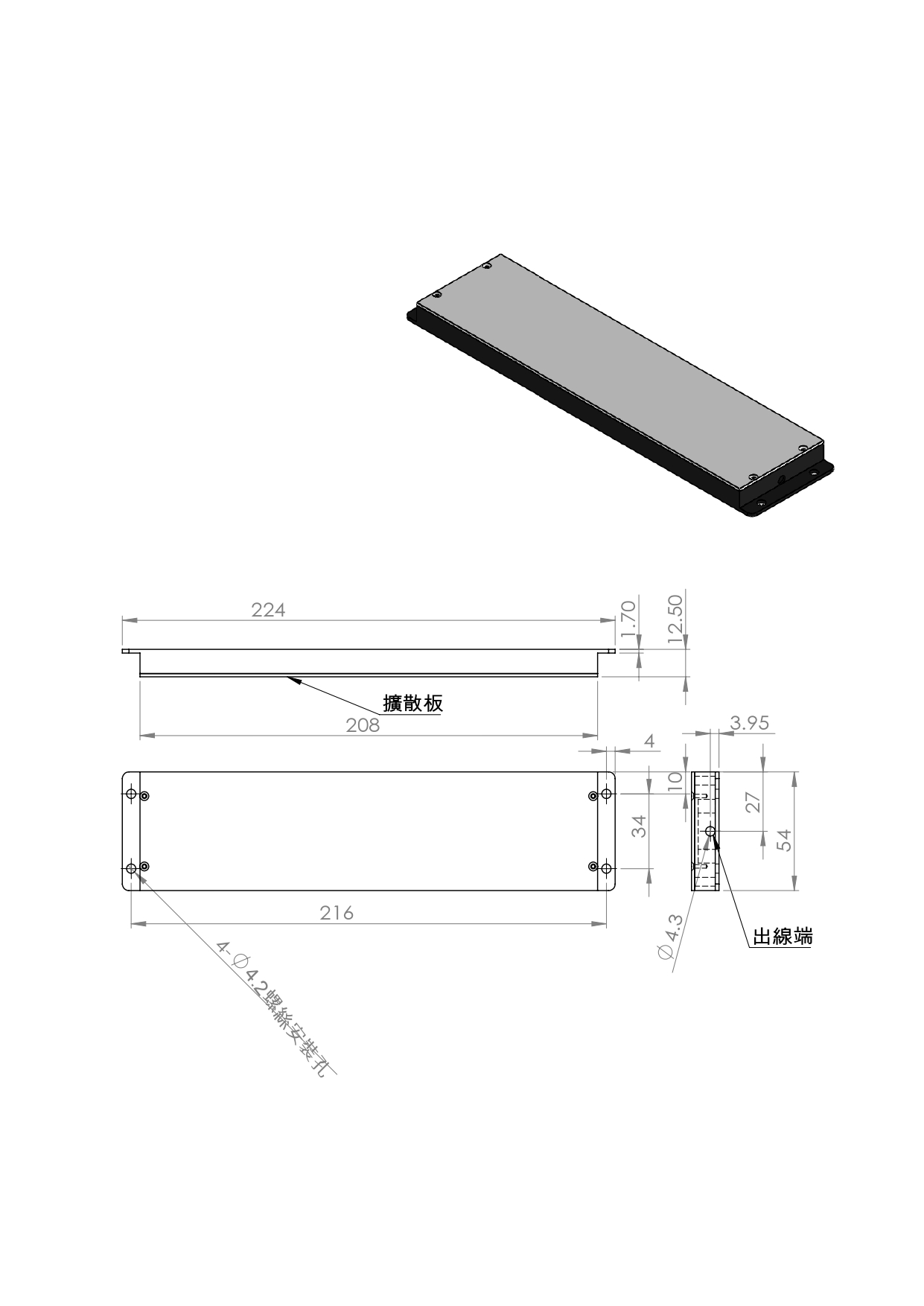

CHD-BL20050R 紅光 620-750nm 18 W 12V/24V 1 A 220
CHD-BL20050G 綠光 490-570nm 20.4 W 12V/24V 1 A 220
CHD-BL20050B 藍光 450-475nm 20.4 W 12V/24V 1 A 220
CHD-BL20050W 白光 450-750nm 20.4 W 12V/24V 1 A 220
CHD-BL20050IR850/940 IR光 850/940nm 20.4 W 12V/24V 1 A 220
下載尺寸圖
下載3D檔
型號發光色波長功率輸入電壓輸出電流重量(g)
CHD-BL200150R紅光620-750nm25.5 W12V/24V1 A
CHD-BL200150G綠光490-570nm28.8 W12V/24V1 A
CHD-BL200150B藍光450-475nm28.8 W12V/24V1 A
CHD-BL200150W
白光450-750nm28.8 W12V/24V1 A
CHD-BL200150IR850/940IR光850/940nm28.8 W12V/24V1 A
